MDG.15.3.2

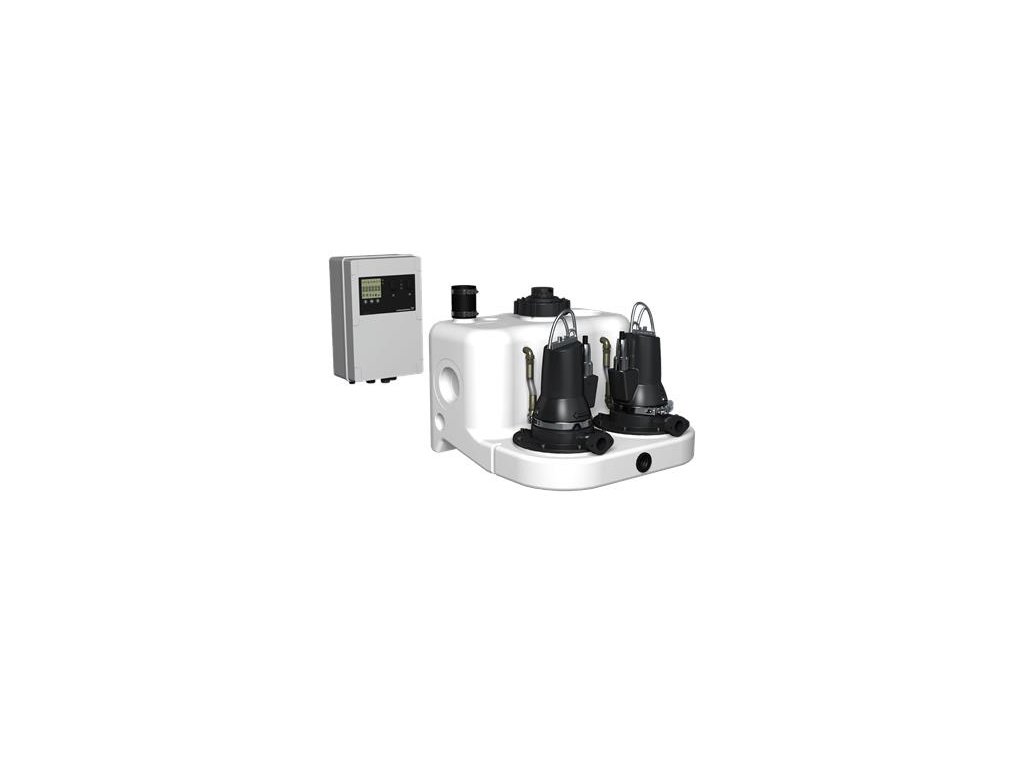

Multilift, dodávaný ako kompletná jednotka pripravená pre inštaláciu, sa skladá z integrovanej zbernej nádrže s čerpadlom a ponorným motorom, spätného ventilu, výstupného adaptéra s flexibilným pripojovacím kusom DN100 umiestneným na zbernej nádrži a z riadiacej jednotky vrátane snímača hladiny. Plne integrovaná zberná nádrž má všetky potrebné porty pre pripojenie prívodného potrubia, výtlačného potrubia, odvzdušňovacieho potrubia a ručne ovládaného membránového čerpadla (príslušenstvo). Zberná nádrž obsahuje 7 vstupov na obvode. Zadný vstup DN100 je umiestnený na patentovanom vstupnom disku pre plynulé prepojenie všetkých vstupných potrubných úrovní (uprostred) medzi 180 a 315 mm. Vstupy DN100 a DN50 sú na každej strane. Vstupy DN150 a DN50 sú na hornej časti nádrže. Nekorozívne polyetylénové zberné nádrže Multilift sú plynotesné a vodotesné, neprepúšťajú zápach; skosená konštrukcia dna znižuje množstvo prebytočnej vody a obmedzuje sedimentáciu. Čerpadlo s vírovým obežným kolesom, ponorným motorom a olejovou komorou s fyziologicky nezávadnou olejovou náplňou medzi 2 mechanickými upchávkami. Zvonka je možné kontrolovať smer otáčania. Riadiaca jednotka LC221 s mikroprocesorom je vybavená displejom pro úplné monitorovanie. Čerpadlo a snímač sú pripojené k riadiacej jednotke regulátora pomocou 4 m a 10 m kábla a trubkou. Napájací kábel má dĺžku 1,5 m a je vybavený zástrčkou (vrátane fázového meniča pre trojfázový motor) Bezkontaktný, odporový, piezoelektrický, tlakový snímač je pripojiteľný do skrinky, je monitorovaný riadiacou jednotkou a s presnosťou na milimetre a údajmi zobrazenými na displeji. Tlaková trubka je zaistená proti upchaniu vo vnútri nádrže bez pohyblivých častí v odpadových vodách.

Riadiaca jednotka ponúka tepelnú ochranu motora a monitorovanie prevádzky čerpadla. Tepelná ochrana motora sa skladá z tepelných spínačov vo vinutí.

Funkcia riadiacej jednotky:

Štandardne má LC 221 4 beznapäťové výstupy pre:
– beh čerpadla – poruchu čerpadla – alarmovú signalizáciu vysokej hladiny vody – bežnú poruchu. 6 digitálnych vstupov pre nasledujúce funkcie:
– pripojenie dosky snímača tlaku (predbežne namontované) – pripojenie analógového snímača (4 – 20 mA alebo 0 – 5 V) – pripojenie až štyroch hladinových spínačov alebo tlakových spínačov namiesto analógového snímača – pripojenie samostatného spínača hladiny, ktorý bude použitý pre detekciu zaplavenia mimo Multilift. Čerpacie stanice sú často inštalované v šachte v suteréne – najnižší bod v budove. V prípade návalu podzemných vôd alebo prasknutí vodovodného potrubia bude alarm indikovaný riadiacou jednotkou. – pripojenie externého alarmového resetu – pripojenie tepelného spínače motora

Rad Multilift je skonštruovaný podľa normy EN12050-1 a schválený a monitorovaný externým inštitútom LGA. Ďalšie schválenia sú VDE, GHOST, CB a EMV.
