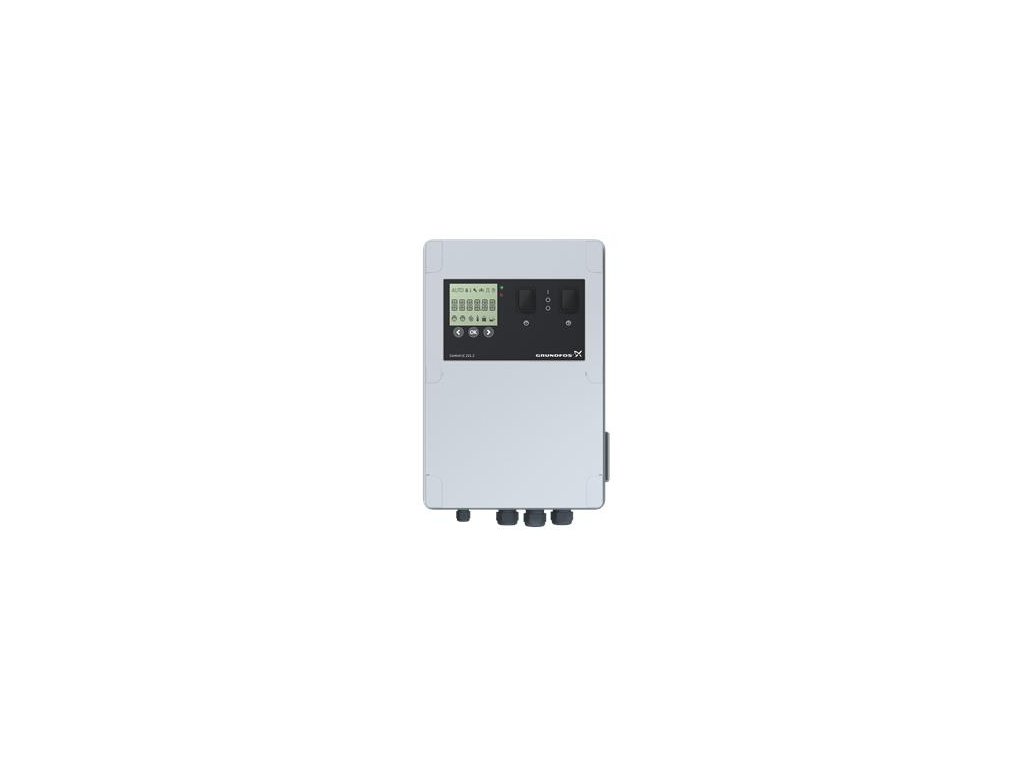

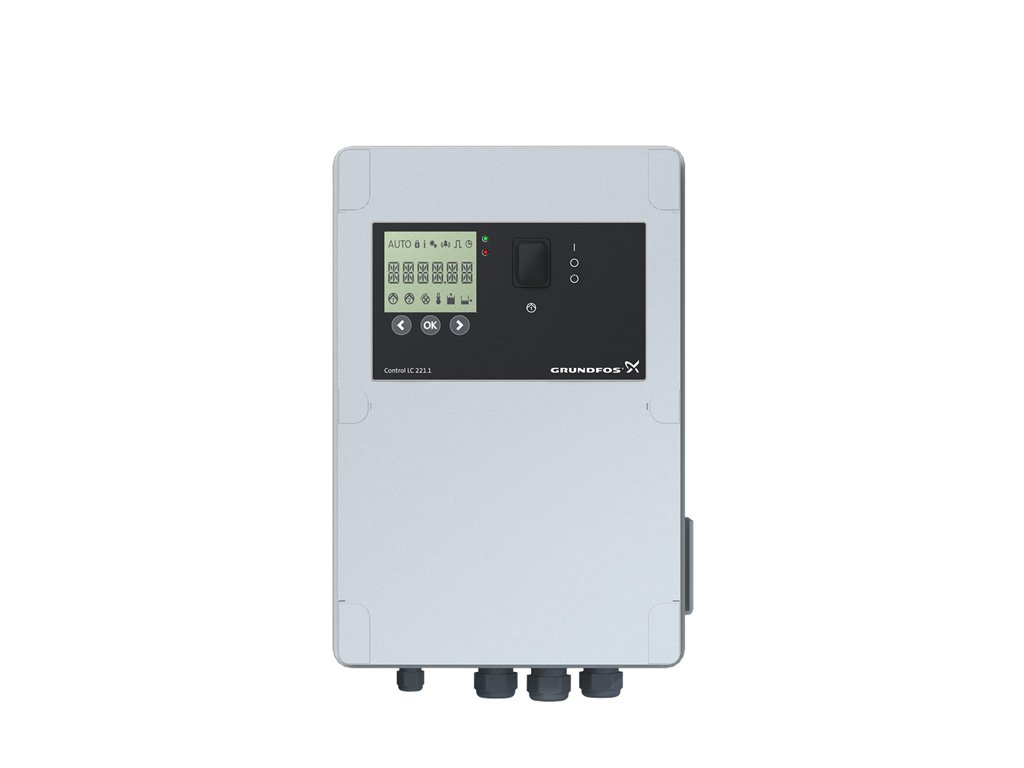

Riadiaca jednotka LC221.2 s mikroprocesorom je vybavená displejom pre úplné možnosti monitorovania zdvojeného čerpadla. Sada regulátorov pre Uno- / Duolift pozostáva z LC221 vrátane 1,5 m sieťového kábla so zástrčkou (vrátane fázového meniča pre trojfázový motor), tlaková hadica snímača, ktorá sa má namontovať, do zbernej nádrže, je pripojená k ovládaču pomocou pneumatickej hadice 10 m. Meranie hladiny bez pohyblivých častí vo vnútri odpadovej vody pomocou analógového piezoelektrického odporového tlakového snímača, zasúvateľného do skrinky. Niveau monitorovaný regulátorom s presnosťou na milimeter zobrazený na displeji. Ovládač je prednastavený tak, aby zohľadňoval 5 rôznych počiatočných úrovní, ktoré sa majú zvoliť. Všetky ostatné parametre (stop, alarm, štart P2) sa nastavia podľa zvolenej začiatočnej úrovne.
Regulátor ponúka tepelnú ochranu motora a sledovanie činnosti čerpadla. Tepelná ochrana motora pozostáva z tepelných spínačov vo vinutí a ak sú k dispozícii (napr. SEG), môžu byť pripojené k regulátoru.
Funkcie ovládača:
- zapínanie / vypínanie, pravidelné prepínanie a vypínanie dvoch čerpadiel odpadovej vody na základe nepretržitého signálu z piezoelektrického snímača
- ochrana motora pomocou motorového ističa a / alebo meranie prúdu, ako aj pripojenie tepelných spínačov.
- ochrana motora pri chode nasucho pomocou obmedzenia doby chodu s následnou núdzovou prevádzkou
- 24-hodinová automatická skúšobná prevádzka počas dlhých období nečinnosti
- výber medzi rôznymi začiatočnými úrovňami
- výber typu pripojeného snímača
- čas na servis / údržbu (voliteľný) v intervaloch 0, 3, 6 alebo 12 mesiacov
- výber automatického resetovania alarmu
- denník chýb až pre 20 alarmov
|
|
Nastavenie časov oneskorenia:
- oneskorenie zastavenia (čas od dosiahnutia úrovne zastavenia po zastavenie čerpania)
- oneskorenie štartu (čas od počiatočnej úrovne je dosiahnutý až do spustenia čerpania)
- oneskorenie alarmu (objaví sa čas od poruchy až po signalizáciu alarmu), aby sa zabránilo krátkodobému vysokofrekvenčnému alarmu v prípade dočasného vysokého prílivu do nádrže
- Automatické meranie prúdu na signalizáciu alarmov
- prevádzková indikácia:
|
|
prevádzkový režim (automatický, manuálny) prevádzkové hodiny impulzy (počet začatí)
- najvyšší nameraný prúd motora
|
|
Signalizácia alarmu:
- stav čerpadla (beh, porucha)
- porucha sledu fáz a chýbajúca fáza
- porucha tepelného spínača
|
|
Štandardne má LC 221 6 bezpotenciálových výstupov pre:
- čerpadlo beží, - porucha čerpadla, - alarm vysokej hladiny vody, - spoločná porucha.
|
|
6 digitálnych vstupov pre nasledujúce funkcie:
- pripojenie externého alarmu,
- pripojenie tepelného spínača motora,
- pripojenie dosky snímača tlaku (vopred namontovanej),
- pripojenie analógového snímača (4-20 mA alebo 0-5 V),
- pripojenie až štyroch spínačov hladiny alebo tlakové spínače namiesto analógového snímača,
- pripojenie samostatného hladinového spínača, ktorý sa použije na detekciu povodní mimo zariadenia Uno
- / Duolift.
|
|
Zdvíhacie stanice sú často inštalované v nádrži vo vnútri suterénu
V prípade napr. prítoku podzemnej vody alebo prasknutí vodovodného potrubia, ovládač signalizuje poplach.
